Quando parliamo di stazioni di generazione, gli enormi trasformatori di trasmissione di solito rubano i riflettori a causa della loro tensione nominale- sbalorditiva. Ma onestamente? Un trasformatore di distribuzione per l’utilizzo nelle centrali elettriche è altrettanto fondamentale. Che un impianto funzioni a carbone, gas, idroelettrico, nucleare, solare o eolico, questi cavalli di battaglia sono ciò che mantiene le luci accese-letteralmente-garantendo che l'elettricità arrivi in sicurezza ai sistemi ausiliari dell'impianto e alle reti locali.
Mettiamola in questo modo: una centrale elettrica ha bisogno di una tonnellata di energia solo per funzionare prima di poter inviare qualcosa alla rete.
In questa guida analizzeremo il modo in cui questi trasformatori si inseriscono effettivamente nell'ecosistema di una centrale elettrica, le loro applicazioni-nel mondo reale, le specifiche tecniche e cosa dovresti cercare quando ne scegli uno. Inoltre, vedremo perché le utility di tutto il mondo tendono a collaborare con Yawei Transformer.
Cos'è esattamente un trasformatore di distribuzione per l'utilizzo in una centrale elettrica?
In parole povere, il suo compito principale è ridurre l'elettricità-a media tensione a livelli più bassi e utilizzabili. Questo è il potere che mantiene in funzione gli organi interni di una pianta. Stiamo parlando di cose come:
Apparecchiature ausiliarie e centri di controllo motore (MCC)
Illuminazione impianti ed edifici amministrativi
Pompe e sistemi di raffreddamento-per impieghi gravosi
Strutture di officina e reti di distribuzione dei servizi locali
Mentre le massicce linee di trasmissione gestiscono 220 kV, 400 kV o anche di più, i trasformatori di distribuzione operano in un sandbox molto più basso. Ecco un rapido sguardo alle tensioni tipiche che gestiscono:
| Tensione primaria | Tensione secondaria |
| 33kV | 415V |
| 22kV | 400V |
| 11kV | 415V |
| 6,6 kV | 400V |
| 13,8 kV | 480V |
A seconda del carico interno dell'impianto, di solito vedrai capacità che vanno da 100 kVA fino a 10 MVA.
Perché non puoi gestire un impianto senza di loro
Se questi trasformatori si guastano, l'intero impianto si ferma. Alimentano i sistemi interni critici che mantengono stabile l'intera operazione, tra cui:
Pompe di alimentazione caldaia, acqua di raffreddamento e condensa
Sistemi di ventilazione e compressori d'aria
Nastri trasportatori e dispositivi antincendio
Sale di controllo, strumentazione e alimentazione di emergenza
Trovare la soluzione giusta qui ripaga alla grande. Ottieni una fornitura di tensione costante, una maggiore durata delle apparecchiature, minori perdite elettriche e-soprattutto-costi di manutenzione inferiori e operazioni quotidiane più sicure.

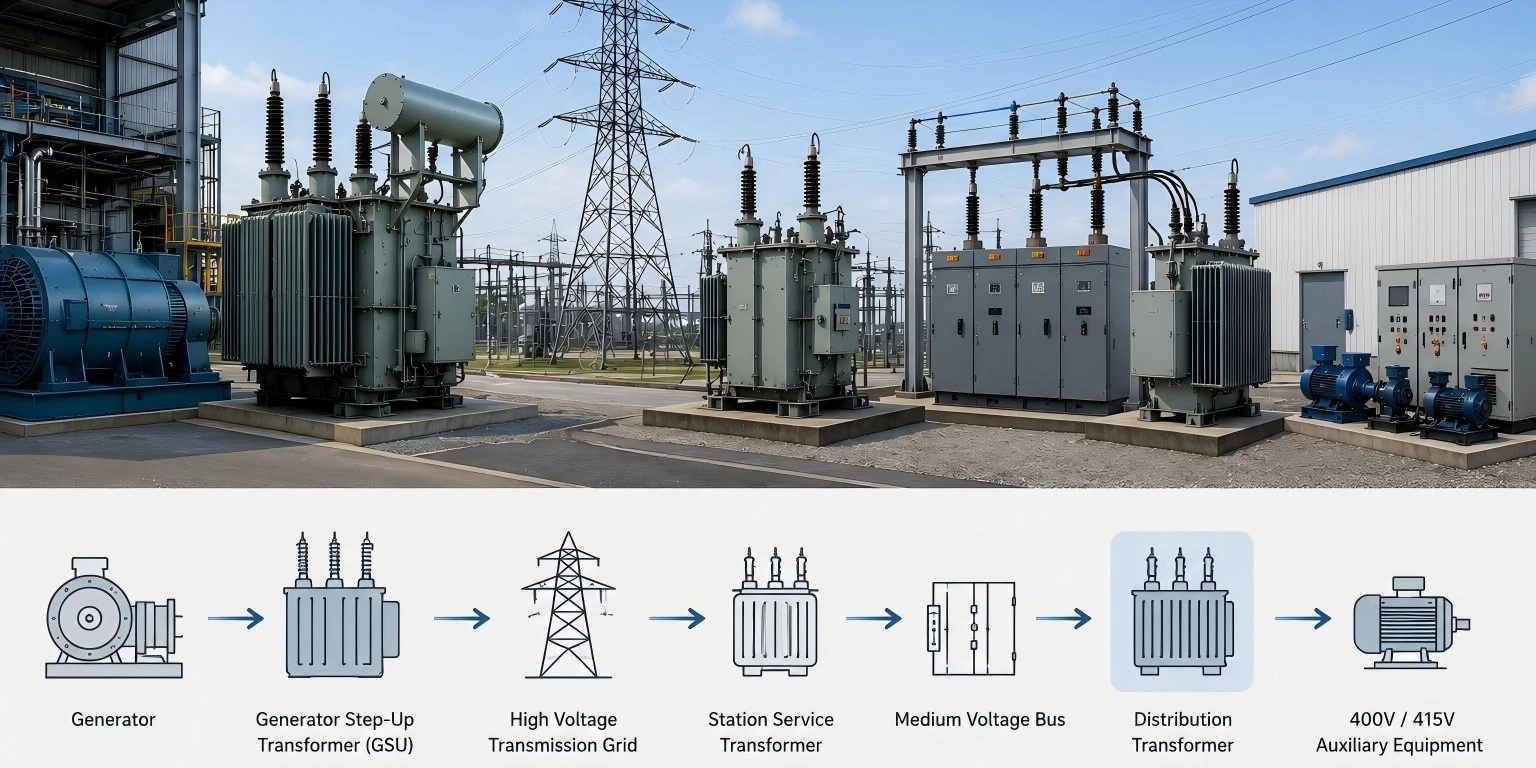

Per visualizzare dove si trovano, ecco come l'energia scorre tipicamente attraverso una stazione:
Dove spostano l'ago? (Applicazioni comuni)
Individuerai un trasformatore di distribuzione per configurazioni di centrali elettriche in tutti i tipi di settori di generazione, ciascuno con le proprie esigenze specifiche:
Impianti Termali:Mantengono la sabbia in movimento-alimentando gli ausiliari delle caldaie, gli impianti per la movimentazione del carbone e delle ceneri, gli impianti di trattamento dell'acqua e le torri di raffreddamento.
Impianti idroelettrici:Gestiscono la logistica, gestiscono gli sfioratori, le stazioni di pompaggio, il raffreddamento dei generatori e le principali officine di manutenzione.
Fattorie solari:In questo caso costituiscono la spina dorsale delle stazioni inverter, delle reti di monitoraggio SCADA, dello stoccaggio delle batterie e delle configurazioni di monitoraggio meteorologico.
Parchi eolici:Sono nascosti per mantenere attiva l'energia di servizio delle turbine, gestire i centri di controllo e gestire i carichi ausiliari delle sottostazioni.
Impianti nucleari:La sicurezza è tutto qui. I trasformatori ad alta-affidabilità alimentano i dispositivi di raffreddamento del reattore, i generatori diesel di emergenza e i sistemi di monitoraggio critici.
Le principali tipologie in cui ti imbatterai
Questi sono i vecchi fedeli del settore e la scelta di gran lunga più comune.
I vantaggi:Si raffreddano incredibilmente bene, gestiscono i sovraccarichi come campioni, durano decenni e amano la vita all'aria aperta.
Dove vanno:Sottostazioni di servizi pubblici-a cielo aperto, grandi centrali elettriche e piazzali industriali pesanti.
Se lavori al chiuso, questo è il tuo-punto di riferimento.
I vantaggi:Zero petrolio significa zero rischio di incendio. Non richiedono quasi nessuna manutenzione e non perdono liquidi nell'ambiente.
Dove vanno:Controlla edifici, sottostazioni interne e complessi amministrativi.
Li vedi ovunque nei moderni siti di energia rinnovabile.
I vantaggi:Sicuro da manomissioni, compatto e progettato per collegarsi direttamente ai cavi interrati. Perfetto se il pubblico dovesse passarci davanti.
Il nocciolo della questione-Il grintoso: specifiche tecniche chiave
Quando gli ingegneri si siedono per definire le specifiche di un trasformatore di distribuzione per applicazioni in centrali elettriche, questi sono i numeri di base a cui tengono conto:
| Parametro | Gamma tipica |
| Capacità | 100 kVA–10 MVA |
| Frequenza | 50 Hz/60 Hz |
| Classe di tensione | 6,6 kV–35 kV |
| Raffreddamento | ONAN/ONAF |
| Gruppo vettoriale | Dina11, Yin0 |
| Classe di isolamento | Classe A/F/H |
| Efficienza | Fino al 99% |
| Impedenza | 4%–8% |
| Tocca Cambia | Fuori-circuito o OLTC (cambiatore-a carico) |
Come scegliere quello giusto senza scottarsi
Scegliere un trasformatore non significa semplicemente abbinare i numeri su una scheda tecnica. Devi guardare il quadro più ampio:
Analisi del carico:Non guardare solo al carico continuo. Controllare i picchi di picco, le potenziali espansioni future e la massiccia corrente di spunto all'avvio di motori di grandi dimensioni. Diventa troppo piccolo e rischi di fallire; esagerare e stai sprecando budget.
L'ambiente:Dov'è seduto? Elevate altitudini, caldo torrido, umidità estrema, polvere pesante o zone sismiche cambiano il modo in cui deve essere costruito un trasformatore.
Metodi di raffreddamento:Adattare il raffreddamento al carico di lavoro.
ONAN (Olio Naturale Aria Naturale):Ottimo per la distribuzione quotidiana standard.
ONAF (Olio Naturale Aereo Forzato):Per quando le cose si fanno pesanti e hai bisogno di fan.
OFAF (Oil Forced Air Forced):Ideale per centrali elettriche di grandi dimensioni-a carico elevato.
Regole di efficienza:Gli impianti funzionano 24 ore su 24, 7 giorni su 7, 365 giorni l'anno. L'acquisto di un trasformatore premium e ad alta-efficienza potrebbe risultare un po' fastidioso all'inizio, ma nel corso della sua durata si ripaga molte volte riducendo le perdite del nucleo e del rame. Meno calore generato significa anche una maggiore durata dell'isolamento.
Cosa c'è dentro un moderno trasformatore premium?Cerca funzionalità come nuclei in acciaio al silicio a basse-perdite, avvolgimenti in rame-privi di ossigeno, riempimento di olio sotto vuoto e solide configurazioni di monitoraggio (come relè Buchholz, dispositivi di limitazione della pressione e monitoraggio online) per risparmiarti un sacco di problemi di manutenzione in seguito.
Installazione e manutenzione: mantenere felice la bestia
Per far sì che un trasformatore duri 30+ anni è necessario fare le basi giuste. Duranteinstallazione, assicurarsi sempre che sia posizionato su una superficie piana di cemento, che abbia ampio spazio per la ventilazione e che sia perfettamente collegato a terra. Non dimenticare di testare la resistenza dell'isolamento e controllare la qualità dell'olioPrimagiri l'interruttore.
Una volta pubblicato, non dimenticartene. Un solido programma di manutenzione impedisce che piccoli problemi si trasformino in guasti catastrofici.
| Articolo di manutenzione | Intervallo consigliato |
| Controlli visivi e livelli dell'olio | Mensile |
| Monitoraggio della temperatura | Continuo |
| Ispezione del sistema di raffreddamento | Ogni 6 mesi |
| Prova di resistenza d'isolamento | Annualmente |
| Analisi dei gas disciolti (DGA) | Annuale o in base alle condizioni- |
| Controlli delle boccole e test dell'olio | Ogni 1-2 anni |
Perché collaborare con Yawei Transformer?
Guarda, quando acquisti un trasformatore di distribuzione per l'uso in una centrale elettrica, hai bisogno di un produttore che conosca davvero i cavi. Yawei Transformer ha impiegato oltre 30 anni a costruirsi una reputazione come fornitore di trasformatori di alto livello- a servizi pubblici, impianti industriali e siti di energia rinnovabile in tutto il mondo.
Ecco cosa portano in tavola:
Esperienza profonda:Oltre tre decenni nel campo della produzione con strutture moderne e automatizzate.
Qualità certificata:Pienamente compatibile con gli standard IEC, IEEE e GB.
Su misura per te:Non si limitano a creare build-con lo stampino; ottieni soluzioni personalizzate di tensione e capacità progettate per il tuo sito specifico.
Affidabilità-solida:Progetti a basse-perdite e ad alta-efficienza sottoposti a brutali test in fabbrica prima della spedizione.
Portata globale:Anni di esperienza nell'esportazione supportati da un supporto tecnico reale e reattivo e da un servizio post-vendita.
Che tu abbia semplicemente bisogno di un'unità ausiliaria compatta o di una configurazione di distribuzione-per carichi pesanti per un'enorme stazione di servizio, Yawei ha la forza ingegneristica per costruire esattamente ciò che il tuo progetto richiede.
